所有管道標識都必須注明識別色、介質名稱和流向，這就是管道標識的基本三要素。有些管道還須注明壓力、流速、溫度等，危險化學品管道需要用專用?；飞h，消防管道還要注明消防專用等。

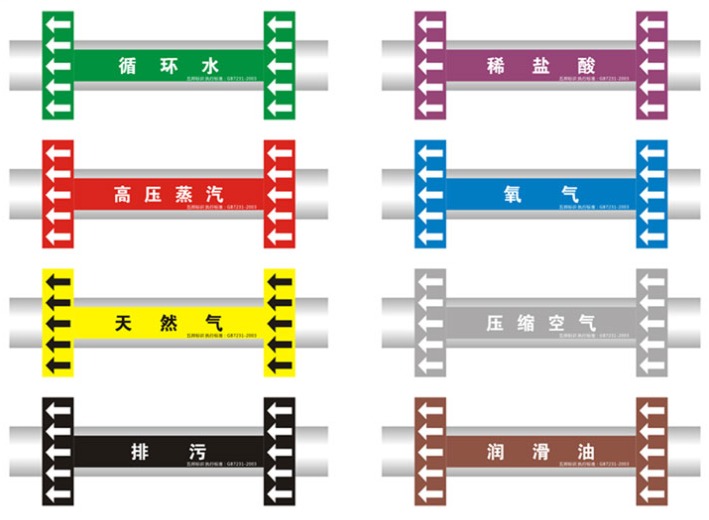

道流向箭頭是對管道內的介質流向的最直接的目視化標注方法。流向箭頭標簽是由底色和箭頭組成，環繞粘貼在管道一周。底色代表管道內的介質危險屬性，在《GB7231-2003》中對管道流向箭頭的顏色規定了8種顏色。分別為：大紅、艷綠、中黃、紫色、淡灰、棕色、淡藍、黑色。其中對人體無傷害的水用艷綠，高溫對人體有燙傷的用大紅，具有腐蝕性的介質用紫色，可燃液體用棕色、有毒有害氣體用中黃色、空氣用淡灰、氧氣用淡藍，其他液體用黑色。而各行業中對管道流向箭頭又進一步細化，如石油行業執行《QSY134-2005石油化工管道安全標志色管理規范》，電力行業執行《發電企業生產安全設施配置規范》等等

如何匯總管道標識信息？

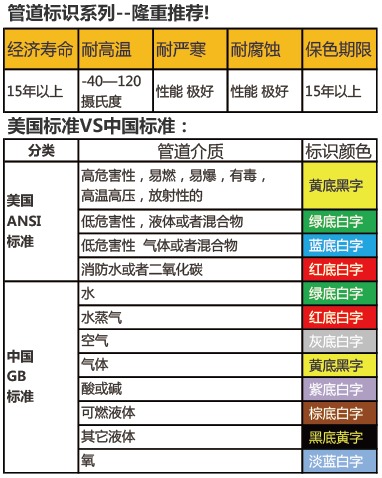

確定標識顏色（GB7231-2003及ANSI-2007）

執行標準一、根據GB7231-2003中國國家標準選擇管道標識顏色

執行標準二、根據ANSI-2007美國標準選擇管道標識顏色

確定粘貼位置及標識數量（GB7231-2003）

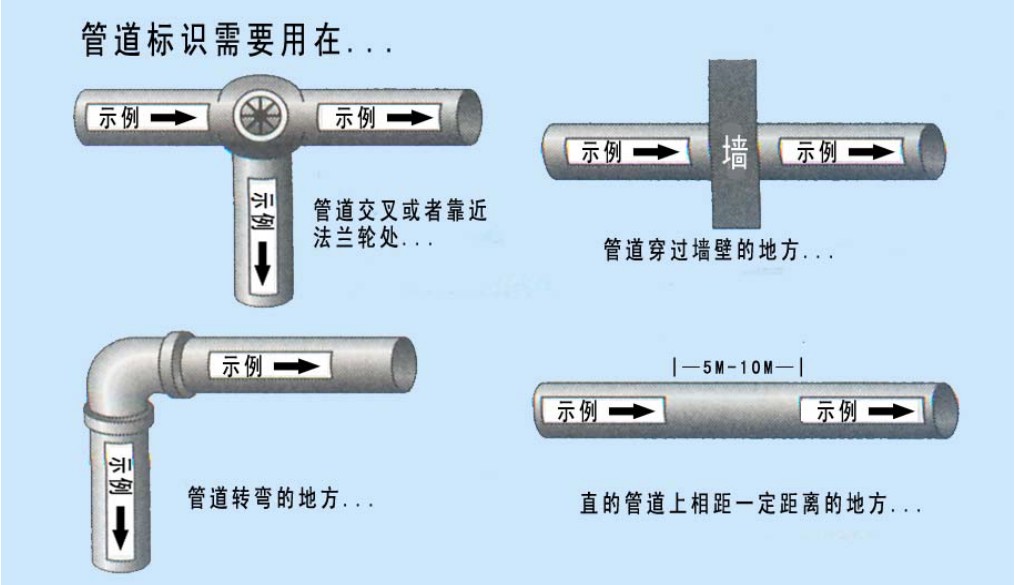

根據國家標準《GB7231-2003》執行標準，兩個標識之間的的最小距離應該為10M，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側等。如下圖：

確定文字標簽和流向箭頭尺寸的方法

您只需要提供：

1、管道的外徑，比如DN200mm；

2、管道介質的名稱，比如“高壓蒸汽”；

3、此品種的數量。

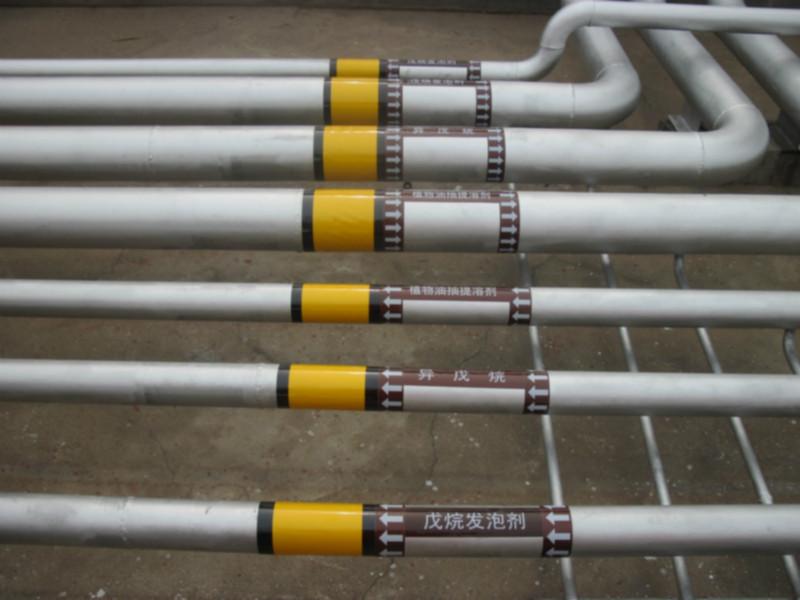

色環快捷安裝示范圖

第一步：分清介質，準備好所須色環；

第二步：將安全帶穿進所須色環，帶上美工刀；

第三步：確保管道需要粘貼部分干凈整潔；

第四步：安裝時，根據介質流向，將所須色環一頭繞管道一周多余一點，用美工刀裁下所須色環的長度，根據管道直徑的大小，剝開2-10cm左右的襯紙，將色環收緊，背膠部分粘貼在另一端上，然后將粘貼部分抹平即可，做一個色環全部過程約10秒—15秒左右。

如果您也有管道標識方面的問題，歡迎來電：400-889-8379！
